A kettős áramkörű antisztatikus karkötő működési elve

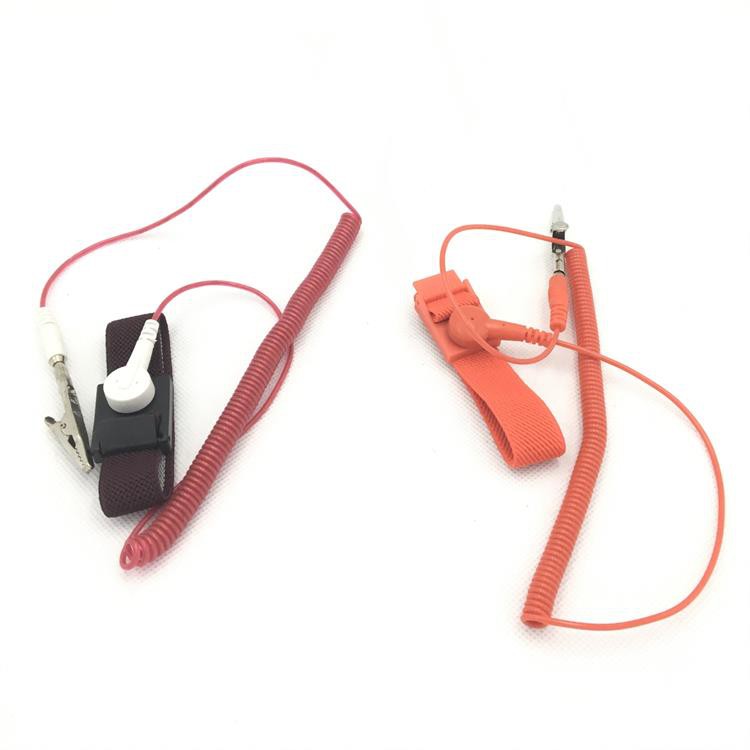

Az elektrosztatikus karkötő vezetőképes rugalmas szalagból, mozgatható csatból, rugós PU huzalból, védőellenállásból és dugóból vagy aligátorcsipeszből áll. Ez egy kis eszköz, amelyet az emberi testben tárolt statikus elektromosság felszabadítására használnak az elektronikus chip védelme érdekében. A típusok zsinóros csuklópántokra, vezeték nélküli csuklópántokra és intelligens antisztatikus csuklópántokra oszlanak. A zsinóros csuklópántokat egyhurkos csuklópántokra és kéthurkú csuklópántokra osztják szerkezetük szerint.
Az alábbiakban elsősorban a kettős áramkörű antisztatikus karkötőt mutatjuk be:
Karkötő szerkezete:
A termék a műanyag blokk külső oldalán egy snap gombbal van felszerelve. A snap gomb egy fémcsatlakozón halad át a műanyag blokkon, és a műanyag blokk belső oldalán lévő vezető hevederhez csatlakozik, hogy két független áramköri hurkot képezzen. A műanyag blokk bal és jobb részre van osztva Két darab, két műanyag darab csuklósan csatlakozik egymáshoz, és a két műanyag darab külső oldalán lévő csatok a megfelelő földelő huzalvégcsatokkal vannak összekötve; ezt a terméket összehasonlítják a meglévő hagyományos csuklópánttal, amikor a csuklópánt viselője eszméletlen Még ha az egyik áramkör meghibásodik is, a másik áramkör folytathatja a munkát, csökkentve annak valószínűségét, hogy az elektronikus alkatrészek szigetelőrétegét statikus elektromossággal bontják le, elkerülve a tömeghulladékot vagy a termékek minőségi romlását, alacsony használati költségeket, és meghosszabbítja a csuklópánt élettartamát.
Jellemzők és paraméterek:
1. Kétkörös elektronika;
2. Csuklógyűrű: állítható rugalmas;
3. Anyag: két műanyag lap (PA6);
4. Szín: Fekete;
5. Csuklógyűrű ellenállása: ≤103Ω;
6. Tekercselt huzal: PU burkolat, 7 magos réz platinahuzal belsejében, 1MΩ ellenállás, két földelőhuzalkészlet, minden réz dugó;
A mentesítés elve:
A "koronakisülés" hatás és a tip kisülés elve szerint, amikor a felhalmozott töltés meghalad egy bizonyos értéket, a potenciális különbség miatt a térbe kerül, hogy elérje a statikus elektromosság megszüntetésének célját. Jellemzők: kényelmes és megbízható. Statikus elektromos disszipációs idő<>
