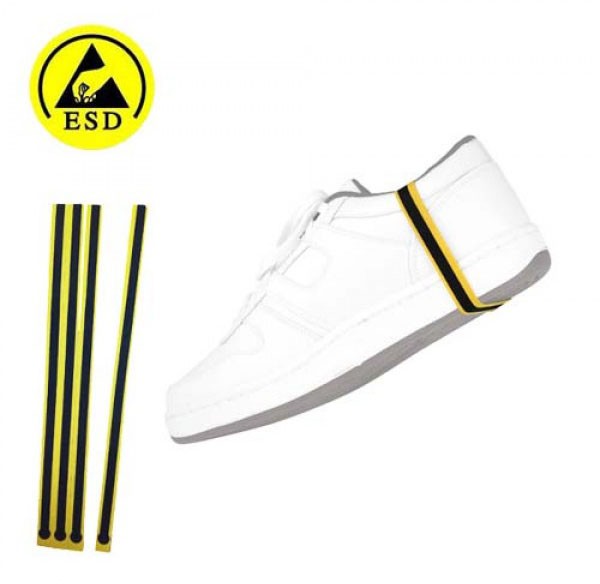

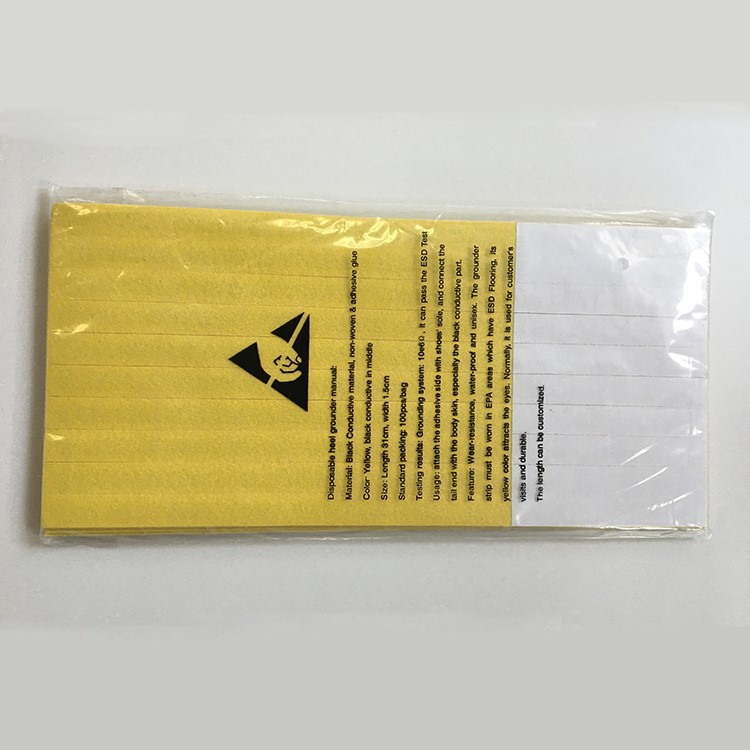

Hogyan lehet tesztelni az eldobható anti - statikus sarokpántok teljesítményét
Teljesítményvizsgálati módszer az eldobható anti - statikus sarokpántokhoz
Az ANSI/ESD SP9.1-2006 szerint a tesztelést alacsony páratartalomban (RH 12% ± 3%) és közepes páratartalomban (RH 50% ± 2%) kell elvégezni. A konkrét lépések a következők:
Minta előkészítés
Legalább hat mintát kell összegyűjteni, és engedélyezni kell, hogy 72 órán keresztül hozzászokjon a tesztkörnyezethez.
Before testing, ensure that the point-to-point resistance of the insulating surface is >10¹³ω az eredményekbe való beavatkozás elkerülése érdekében.
Elektróda elhelyezés
FCS elektróda: A hosszú vezetőképes felületre helyezve, ahol a sarok heveder érintkezik a talajhoz.
BCM elektróda: A bőrrel érintkező sarokszíj felületére helyezve, biztosítva, hogy az FCS elektróda ne közvetlen érintkezést ne érintkezzen.
Ellenállási teszt
Anti - statikus rezisztencia-teszter (például a VC 385+ Victory Instruments) alkalmazásával, 7-30 V feszültséggel, és mérje meg a két elektróda közötti ellenállást.
Minősítő kritériumok: A teljes ellenállás 1,0 × 10⁹Ω -nél kisebb vagy egyenlő, kivéve a bőrállóság interferenciáját. Környezeti tényezővezérlés
Minél nagyobb a tesztfeszültség, annál kevésbé ütközik a bőrállóság, de ennek a standard tartományon belül kell maradnia.
A hőmérséklet és a páratartalom ingadozásait szigorúan ellenőrizni kell ± 2%-on belül.
Jegyzet
A tesztberendezések kalibrálása: Rendszeresen kalibrálja az ellenállás tesztelő pontosságát a hibák elkerülése érdekében.
Single - Használat korlátozása: Az eldobható termékeket nem lehet újból megismételni; Új mintát kell használni.
